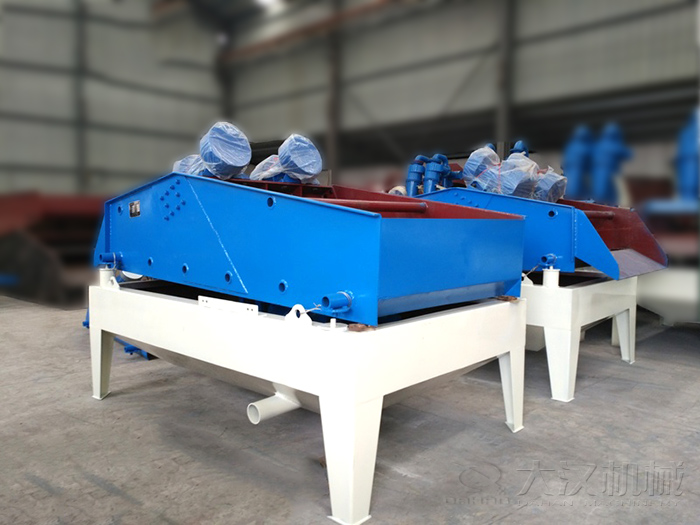

矿用振动筛

产品概述

矿用振动筛又叫矿用重型振动筛，其筛箱运行轨迹近乎为直线，主要用于大块状物料及中小颗粒物料的筛分作业。该机采用节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，处理量大、筛分效率高、筛网更换方便、安装及维修简便。

适用行业

金属、冶金矿业：矿石、电磁性材料、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

其它行业：建材、电力、木业及胶合板、再生行业等行业对精细物料的分级处理等作业。

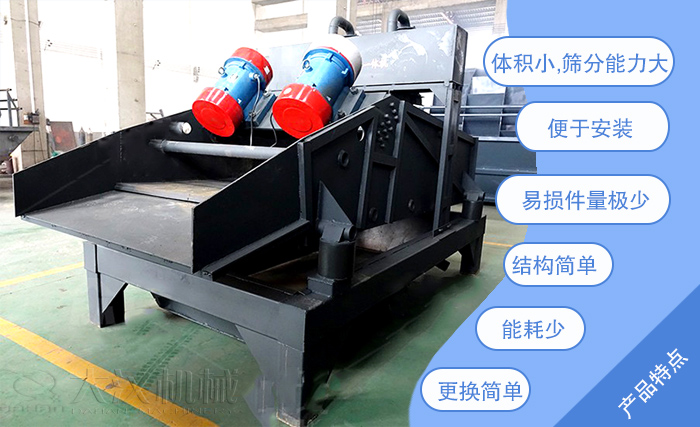

产品特点

1、体积小,筛分能力大；

2、便于安装及工艺布置；

3、能耗少,可节约大量能源；

4、易损件量极少；

5、结构简单，造型美观；

6、筛网由小块拼装，更换简单方便。

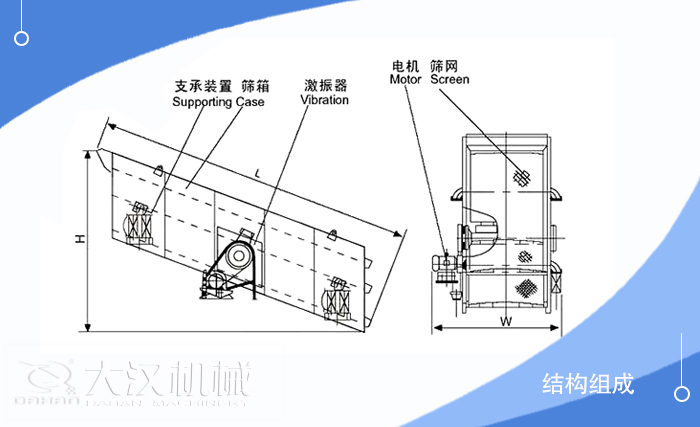

结构组成

矿用振动筛主要由激振器、筛体、筛网、减振装置及座架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板做成的，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

减振装置安装方式一般为座式，电动机可以安装在筛框的左侧，也可安装在筛框的右侧。

工作原理

矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

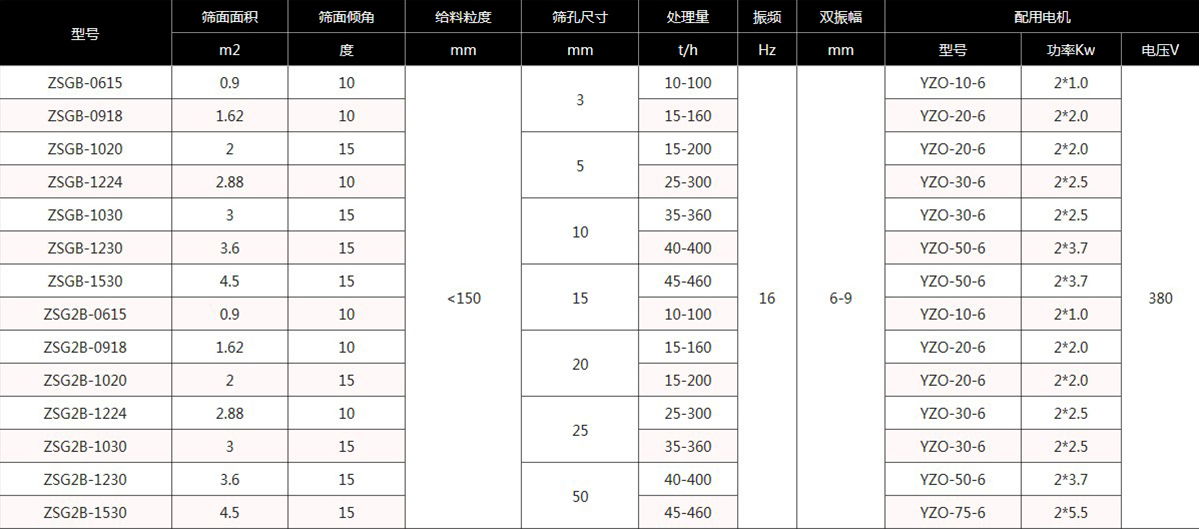

技术参数

型号	筛面面积(m²)	筛面倾角(度)	给料粒度(mm)	筛孔尺寸(mm)	处理量(t/h)	振频(Hz)	双振幅(mm)	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10		20	10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15		25	15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15		50	35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15	<150	50	45-460	16	6-9	YZO-75-6	2*5.5	380
