圆振动筛

圆振动筛做圆形运动,是一种多层数、产量大的矿用振动筛,料筛淌线长,筛分规格多,可广泛应用于矿山、建材、能源、化工、交通等行业的石料分级。

圆振动筛规格参数

ya系列圆振动筛

型   号 筛网面积(m2) 筛面倾角 筛孔尺寸(mm) 筛网 结构 给料粒度(mm) 处理量(t/h) 振次(r.p.m) 双振幅(mm) 功率(kw) 设备参考重量(Kg)
YA1236 4.3 20度 6-50 编织 ≤200 75-245 845 9.5 11 4880
2YA1236 4.3 6-50 编织 ≤200 75-245 845 9.5 11 5210
YA1530 4.5 6-50 编织 ≤200 80-255 845 9.5 11 4500
YA1536 5.4 6-50 编织 ≤200 95-310 845 9.5 11 5110
2YA1536 5.4 6-50 编织 ≤400 95-310 845 9.5 15 5585
YAH1536 5.4 30-150 冲孔 ≤400 240-660 755 11 11 5600
2YAH1536 5.4 30-150
6-50
上冲孔下编织 ≤400 240-660 755 11 15 5999
YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 11 5200
2YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 15 6010
YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 5812
2YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 6125
YAH1548 7.2 30-150 冲孔 ≤400 320-780 755 11 15 6745
2YAH1548 7.2 30-150  6-50 上冲孔下编织 ≤400 320-780 755 11 15 7380
YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 11 5180
2YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 15 5940
YAH1836 6.5 30-150 冲孔 ≤400 290-800 755 11 11 5880
2YAH1836 6.5 30-150
6-50
上冲孔下编织 ≤400 290-800 755 11 15 6300
YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 5800
2YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 6350
YAH1842 7.6 30-150 冲孔 ≤400 340-900 755 11 15 6350
2YAH1842 7.6 30-150  6-50 上冲孔下编织 ≤400 340-900 755 11 15 7000
YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6210
2YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6600
YAH1848 8.6 30-150 冲孔 ≤400 385-1000 755 11 15 7100
2YAH1848 8.6 30-150  6-50 上冲孔下编织 ≤400 385-1000 755 11 15 7700
YA2148 10 6-50 编织 ≤210 175-570 748 9.5 18.5 9000
2YA2148 10 6-50 编织 ≤210 175-570 748 9.5 22 10400
YAH2148 10 30-150 冲孔 ≤400 445-1200 708 11 18.5 10350
2YAH2148 10 30-150  6-50 上冲孔下编织 ≤400 445-1200 708 11 22 11100
YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 18.5 9920
2YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 22 11200
YAH2160 12.6 30-150 冲孔 ≤400 560-1400 708 11 30 12390
2YAH2160 12.6 30-150  6-50 上冲孔下编织 ≤400 560-1400 708 11 30 13850
YA2448 11.5 6-50 编织 ≤200 200-650 748 9.5 18.5 9830
YAH2448 11.5 30-150 冲孔 ≤400 500-1300 708 11 30 11820
2YAH2448 11.5 30-150  6-50 上冲孔下编织 ≤400 500-1300 708 11 30 13000
YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 12200
2YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 13495
YAH2460 14.4 30-150 冲孔 ≤400 640-1500 708 11 30 13000
2YAH2460 14.4 30-150  6-50 上冲孔下编织 ≤400 640-1500 708 11 30 14400

yk系列圆振动筛

型号规格 筛网层数 筛网面积(㎡) 筛孔尺寸(mm) 最大进料尺寸(mm) 处理能力(m³/h) 振动功率(r/min) 双振幅(mm) 电机功率(kw) 筛面倾角(°) 筛面规格 (mm) 外形尺寸(长×宽×高)(mm)
2YK1230 2 7.2 4-50 200 12-78 970 6 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 970 6 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 970 6 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 970 6 6P   7.5 20 1200×3700 4270×1860×1210
2YK1548 2 14.4 5-50 200 22.5-162 970 6 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 970 6 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 970 6 6P   18.5 20 1500×4800 6230×2210×2060
2YK1854 2 19.44 5-80 200 32-312 970 6 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 970 6 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 970 6 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 6 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 6 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 6 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 6 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 6 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 6 6P   45 20 2400×6000 7600×3140×2380
2YK2866 2 31 5-100 200 70-650 970 6 6P   37 20 2800×5600 6650×4320×1620
3YK2866 3 47 5-100 200 80-700 970 6 6P   45 20 2800×5600 6650×4320×2120
4YK2866 4 62 5-100 200 90-750 970 6 6P   55 20 2800×5600 6650×4320×2620
2YK2870 2 39.2 5-100 200 70-680 750 6 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 80-720 750 6 8P   22×2 20 2800×7000 7800×4320×2120

圆振动筛视频

试机视频

石子分级

矿石筛分

石料生产线现场

圆振动筛工作原理

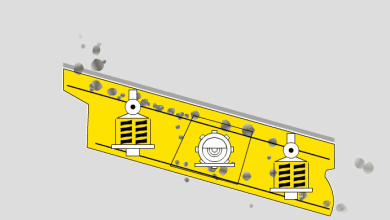

圆振动筛原理结构图

圆振动筛的工作原理视频

圆振动筛主要由偏心块激振器、筛箱、电动机、减振装置及底座等组成。筛箱由筛框、筛板(网)、衬板(网)等组成。减振系统由弹簧、卡箍和支承座等组成。电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,倾斜筛面上的物料在受到筛箱传给的冲量下而产生连续的抛掷运动,在此过程中,小于筛孔的颗粒物料通过筛网透筛,从而达到分级的目的。

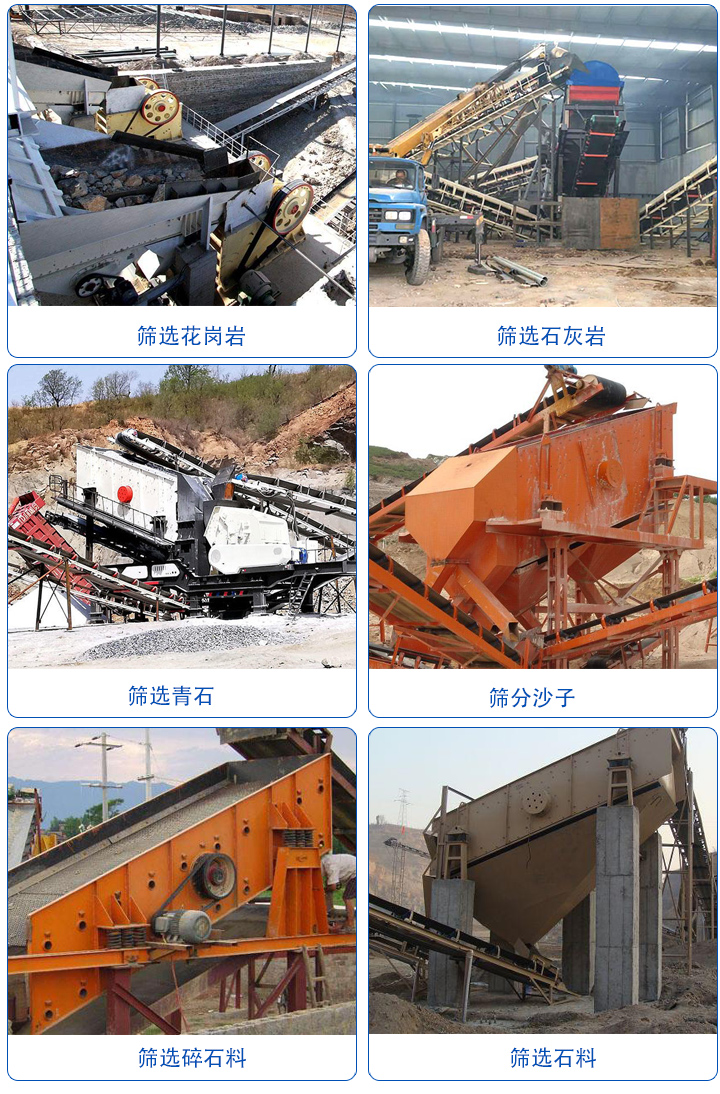

圆振动筛客户案例

客户案例
