圆振动筛

产品简述

圆振动筛是一种做圆形振动、多层数的振动筛，简称圆振筛。新乡大汉生产的圆振动筛主要有两种类型：YA圆振动筛和YK圆振动筛，YA型振动筛是我公司自主研发的一种通用且已标准化的振动筛分设备，属于轴偏心产生激振力，YK型圆振动筛则是在YA型圆振动筛的基础上延伸出来的一种圆振动筛，属于块偏心产生激振力，两款产品均能满足筛分效率高、寿命长、不堵孔的要求，广泛应用于选矿、选煤、建材、电力、化工等行业的物料分级中。

适用行业

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、米粉、奶粉、蛋粉、食盐、豆浆、酱油、果汁等。

金属、冶金行业:铝粉、铅粉、铜粉、合金粉、研磨粉、电解铜粉、焊条粉末、矿石、二氧化锰、电磁性材料、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

结构组成

圆振动筛由激振器、筛箱、筛网、振动器、隔振装置、底座及支承装置组成。

筛箱：由筛框、筛面及其压紧装置采用型材焊接或者铆接而成。

激振器：圆振动筛采用的是单轴振动器。

支撑装置：主要是支撑筛箱的弹性元件，有吊式和座式两种。

隔振装置：常用的有螺旋弹簧、板弹簧和橡胶弹簧。

传动装置：通常采用三角皮带传动装置，它机构简单，可任意选择振动器的转数。

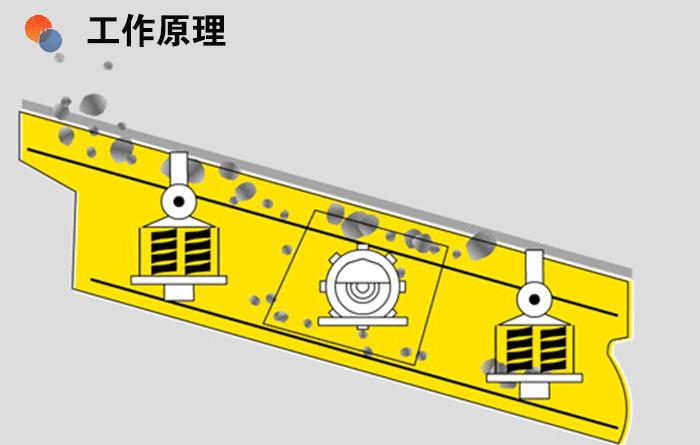

工作原理

圆振动筛的振动器安装在圆振动筛筛箱的侧板上，电动机经三角带使激振器偏心块高速旋转,运转的偏心块产生很大的离心惯性力，迫使筛箱产生一定振幅的圆运动，倾斜筛面上的物料在受到筛箱传给的冲量下而产生连续的抛掷运动，在此过程中，小于筛孔的颗粒物料通过筛网透筛，从而达到分级的目的。筛面倾角的调整可以通过改变弹簧支座位置的高度来实现。

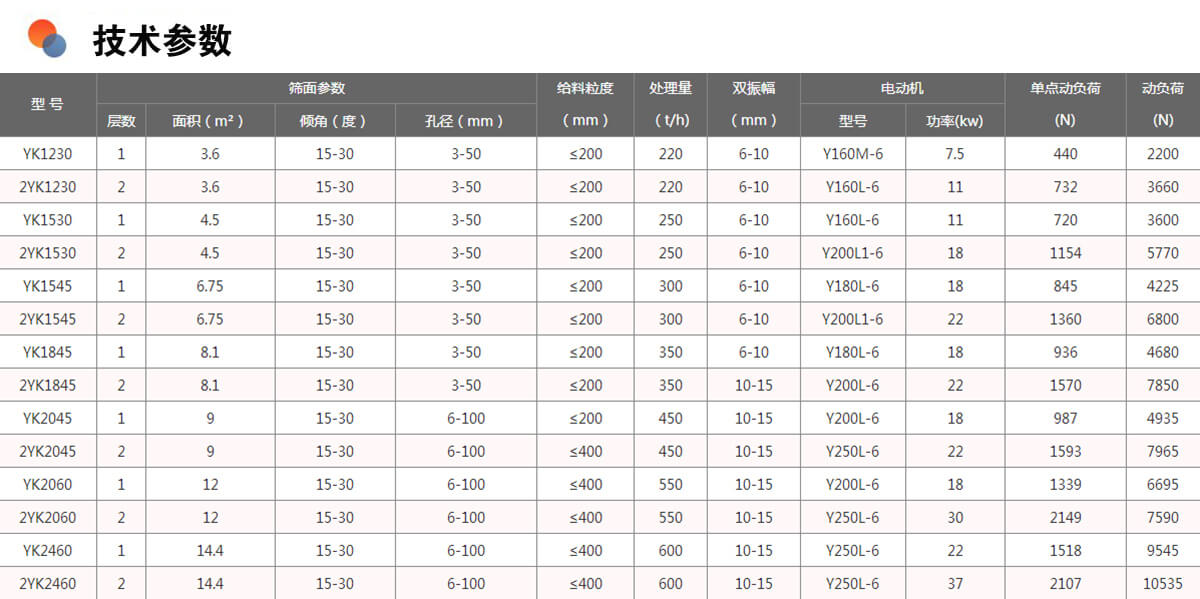

技术参数

型号	筛面参数				给料粒度(mm)	处理量(t/h)	双振幅(mm)	电动机		单点动负荷(N)	动负荷(N)
	层数	面积(m²)	倾角(度)	孔径(mm)				型号	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

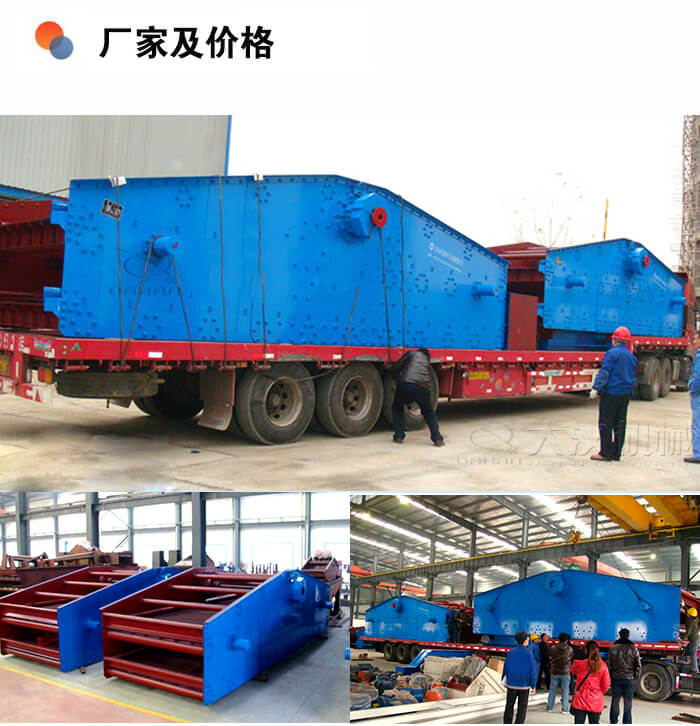

圆振动筛厂家及价格

1、设备质量好

每一个环节都有专业的人监督，且设备全部采用的是优质材料和先进的工艺加工而成，延长了设备的使用寿命，在破碎过程中不会因为质量的原因而导致设备停机。

2、设备价格便宜

大汉厂家在保证圆振动筛质量的前提下，价格也是非常便宜的，因为我们是厂家直销，可以实现与客户面对面没有中间商，减少了销售中的很多环节，花费的资金也就少了不少，那么设备的价格就会很低。

3、厂家服务好

我们可以为客户提供贴心的服务，并为客户推荐合适的设备，保证客户的利益达到更大，购买后还亲自为其进行设备的安装和调试工作，并耐心的为客户讲解设备的一些注意事项，以及平时如何进行保养，并且还会定期进行用户回访，跟踪了解设备使用情况。
